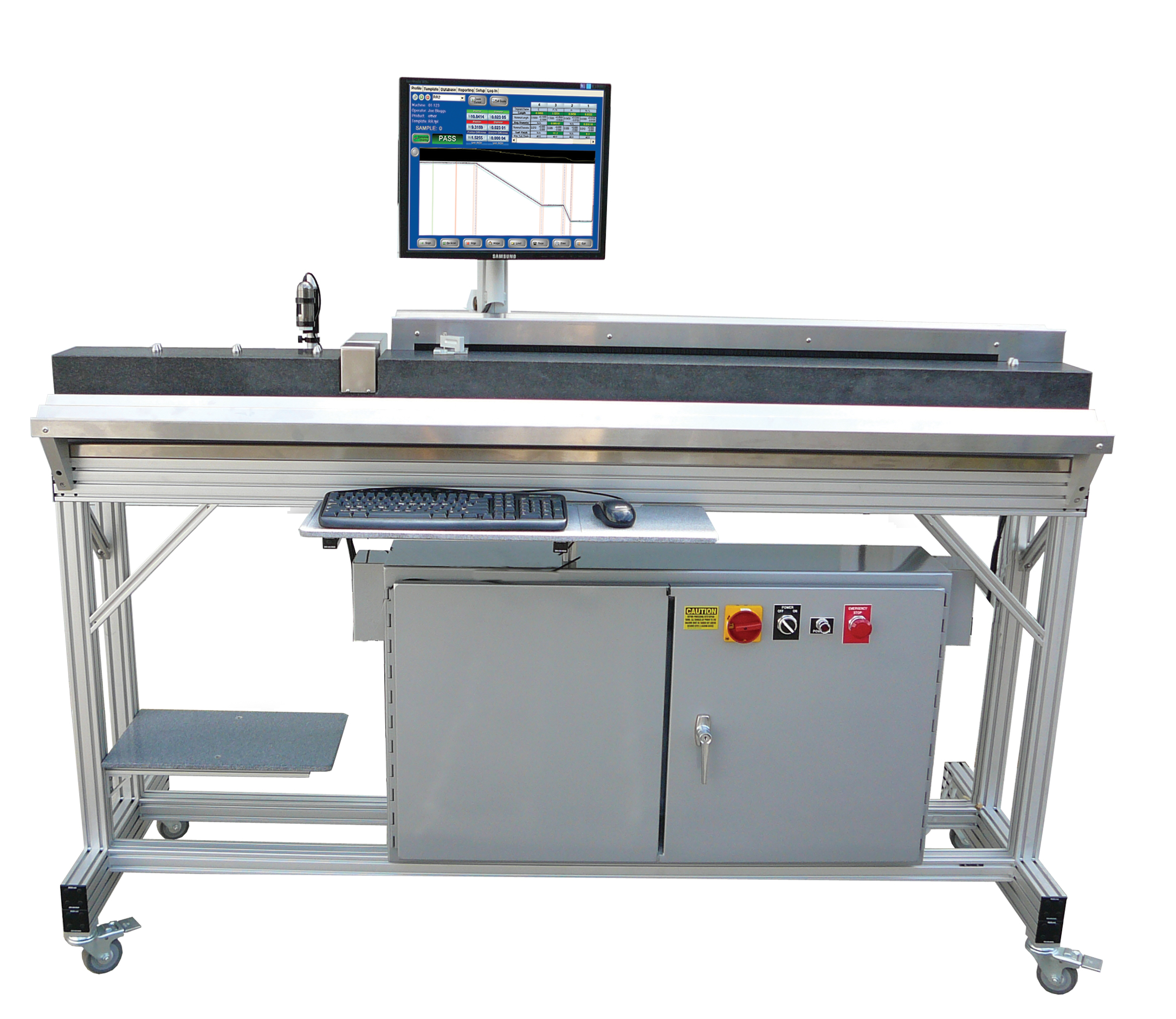

GLEBAR社製研磨装置/測定装置

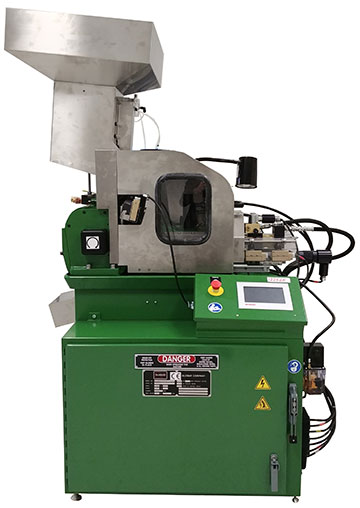

GLEBAR社製研磨装置

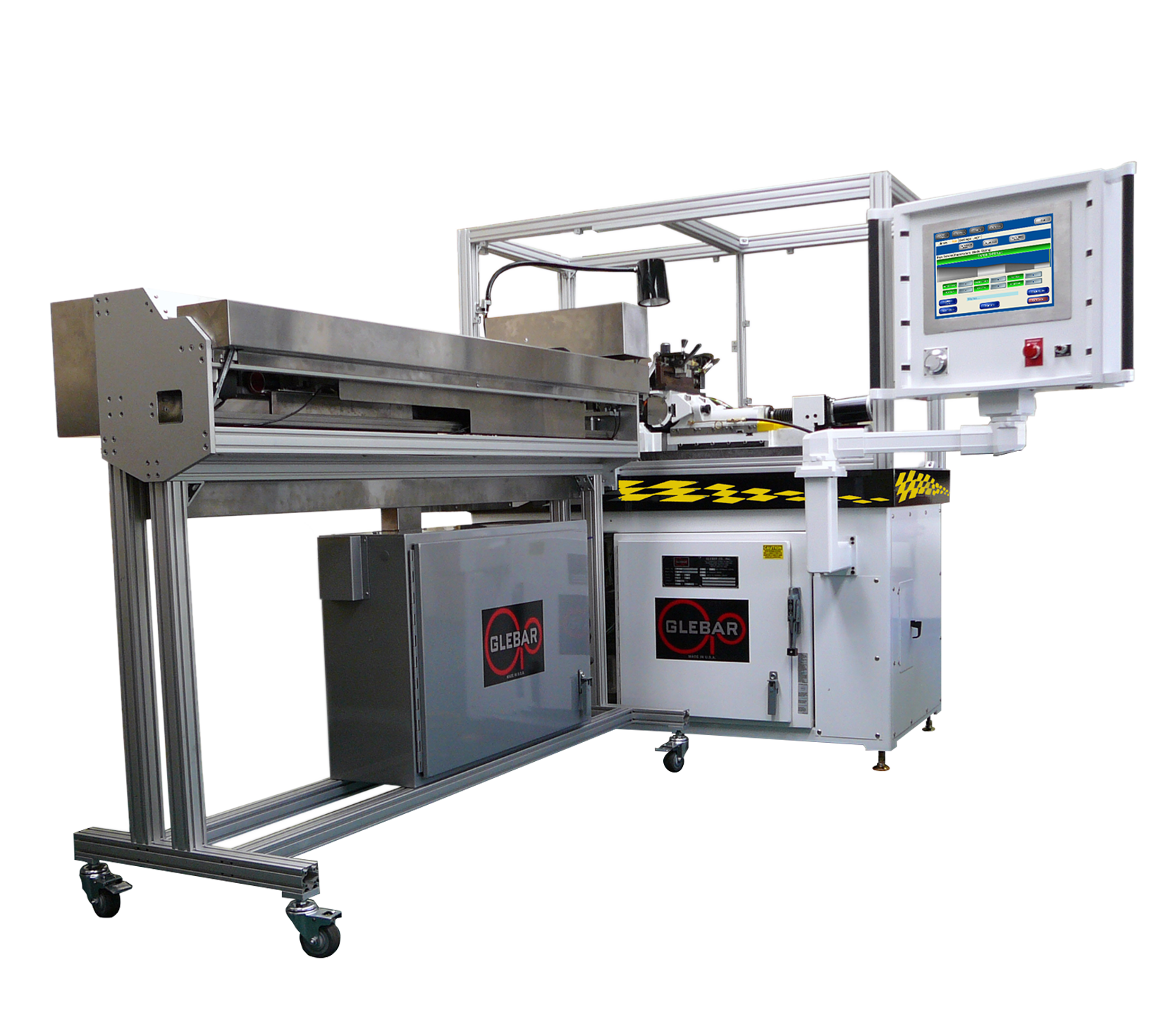

GT-9AC 長さ／外径加工精度が飛躍的にアップした次世代ガイドワイヤー研磨装置

●ワーク位置検出に最新テクノロジーを導入したことにより、他形状加工への変更時、従来機のようなセットアップが不要になりました。
●加工性能をより安定させる為、装置ベースには定盤を使用しています。また、ミスト対策として加工エリアは環境に配慮されたハウス構造となっております。
●砥石・ブレード・軸／軸受等、装置本体の主要コンポーネントは従来機と共通です。
●ワイヤーフィーダーの長さは、6' (180 cm)、 12.5' (380 cm)、 16' (500 cm)の3種類から選択が可能です。

仕様
直径分解能：.00005 "（0.00127ｍｍ）
ワークホイールの直径：9 "（230 mm）
ワークホイール出力：2HP
ワークホイールRPM：2500
調整砥石の直径：4 "（100 mm）
Upper Slide解像度：0.1µm（0.000004 "）
Lower Slide解像度：0.1µm（0.000004 "）
機械の設置面積：58 "x31" x71 "（147x79x180cm）
機械の重量：※ 3520ポンド（約1600kg　機械+フィーダーを合わせた重量）
最大ワイヤー長：16フィート（480ｃｍ）
加工最小径：0.0015 "（0.038ｍｍ）
研削可能線径：0.045 "（1.143ｍｍ）
研磨長：15フィート（約450ｃｍ）
ホイールサイズ：9 "（228ｍｍ）
フィーダーの長さの分解能：1µm（0.00004 "）

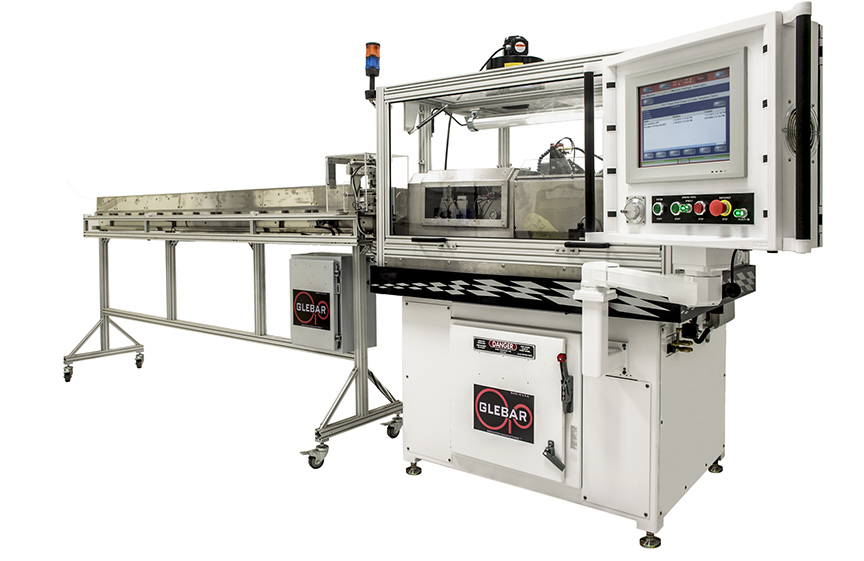

CAM.2 ●研磨長を制御するセンサーは使用せず、新技術構造により、従来機よりも高い長さ精度での加工を行うことが出来ます。
●タッチスクリーン操作による加工形状(研磨外径・研磨長)の入力及び補正を容易に行うことが出来ます。
●加工性能をより安定させる為、装置ベースには定盤を使用しています。また、ミスト対策として加工エリアは環境に配慮されたハウス構造となっております。
●ワイヤーフィーダーの長さは、16' (480cm)まで対応可能です。

仕様
直径分解能：分解能0.1 µm（0.000004”）
加工最小径：0.0005 "（0.013mm）
ワークホイールの直径：12 "（305mm）
ワークホイールパワー：3HP（2.2 kW）
ワークホイールRPM：最大3600 RPM、11000 SFPM（56 M / S）まで可変
ワークホイール幅：最大1 "（25mm）
機械の重量：3400lbs（約1540kg）　
長さ分解能：0.1 µm（0.000004”）

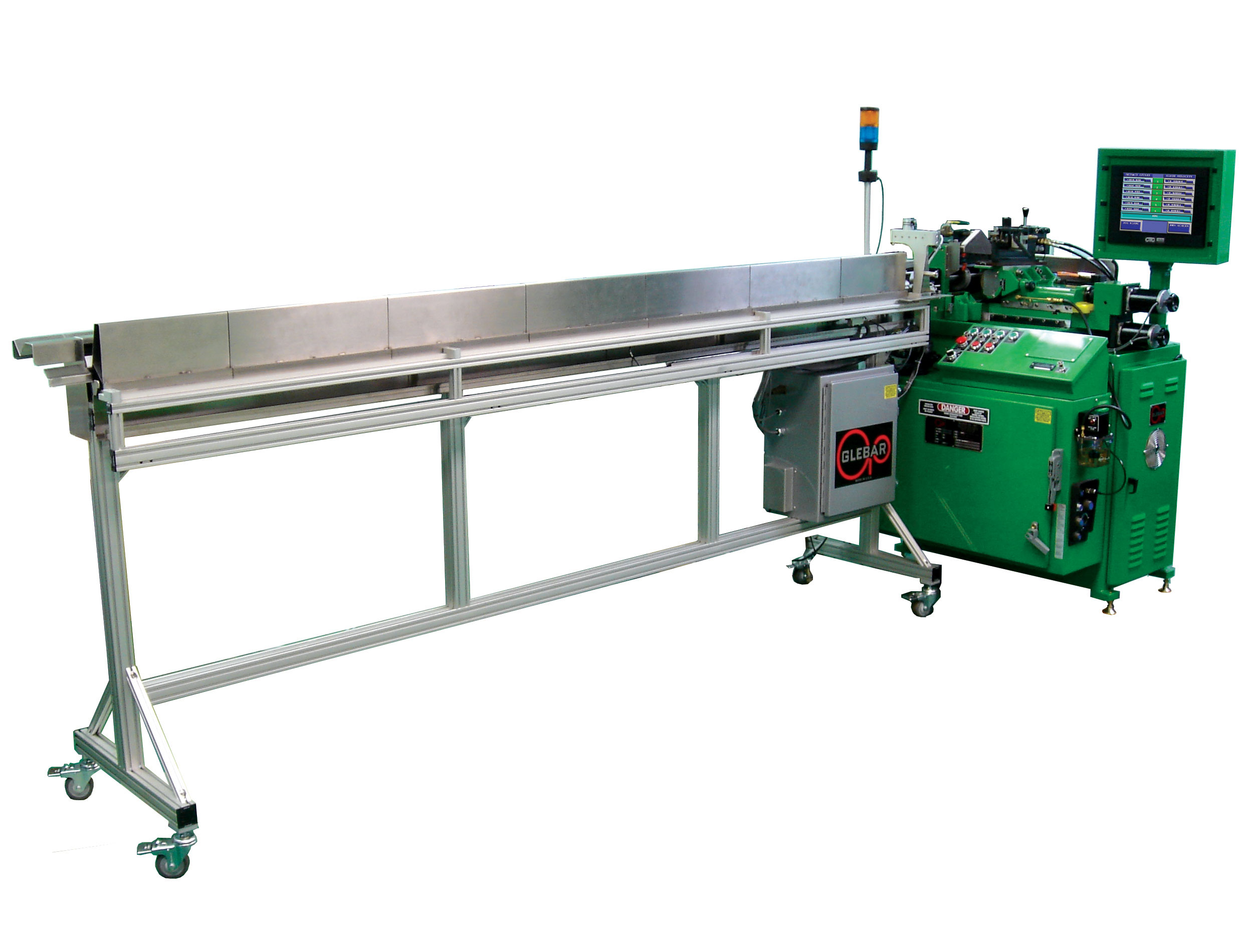

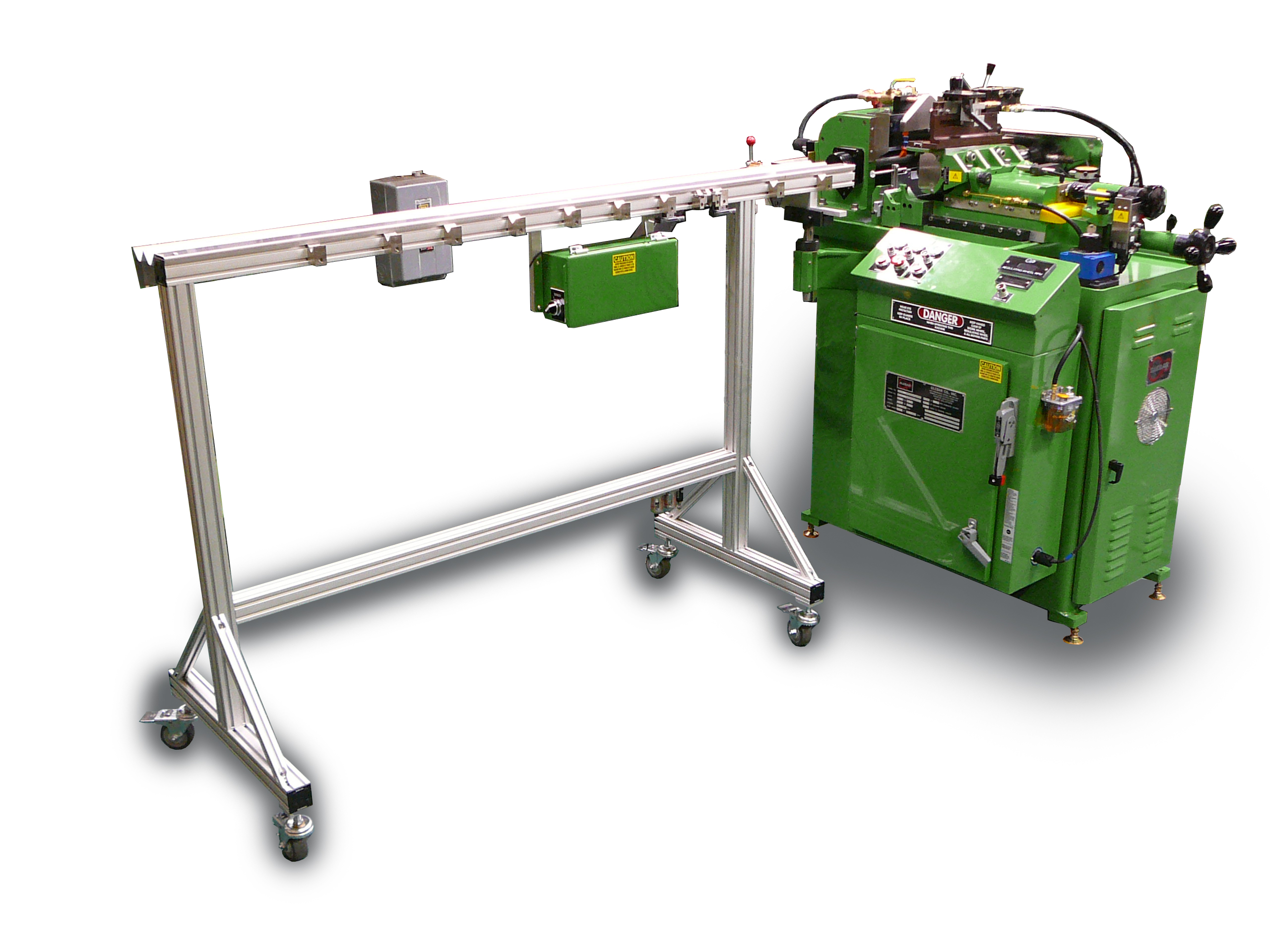

TF-9DHD ●タッチスクリーン操作による加工形状（研磨外径・研磨長）の補正を容易に行うことが出来ます。
●内蔵されている12個のセンサーを使用して多段テーパー、放物線形状等の加工を行うことが出来ます。
●ワイヤーフィーダー（自動供給・排出機）を使用することにより、連続加工を行うことが出来ます。
●ワイヤーフィーダーの長さは、1800mm・3900ｍｍ・4800ｍｍの3種類から選択が可能です。

仕様
研削直径容量：最小0.002 "（0.05mm）、最大2.5"（63.5mm）
真円度：0.00005 "（1.3 µm）
ワークホイールの直径：9 "（228mm）
ワークホイール出力：7.5HP（5.6kW）、10HP（7.5kW）、または15HP（11kW）
ワークホイールRPM：2400
ワークホイール幅：8-5 / 8 "（219mm）
調整砥石の直径：4 "（100 mm）
調整砥石RPM：10〜400
機械の設置面積：58 "x31" x71 "（147x79x180cm）
機械の重量：2085lbs（約945kg）
研削長さ：インフィード8 "（200mm）、スルーフィード-制限なし
解像度：0.1µm（0.000004”）
